MAINBOARD GIGABYTE B760M DS3H LGA 1700/ INTEL 13AVA GEN / PCI 4.0 / DISPLAY PORT / HDMI / 4X DDR4

Diseño de VRM digital híbrido con 6+2+1 fases:

Implementación de MOSFET con 6+2+1 fases y bajo RDS(on).

Utilización de choques y condensadores de alta calidad para mejorar la respuesta transitoria y minimizar la oscilación.

Tecnología PerfDrive de GIGABYTE:

La tecnología PerfDrive de GIGABYTE incorpora configuraciones BIOS exclusivas, permitiendo a los usuarios equilibrar fácilmente el rendimiento, el consumo de energía y la temperatura según sus necesidades al utilizar procesadores Intel® Core™ de 13ª generación.

Compatibilidad con DDR4 XMP hasta 5333MHz y más allá*:

GIGABYTE ofrece una plataforma probada y comprobada que asegura la compatibilidad adecuada con perfiles de hasta 5333MHz y superiores. Para obtener un aumento de rendimiento, los usuarios solo necesitan garantizar que su módulo de memoria sea compatible con XMP y que la función XMP esté activada en su motherboard GIGABYTE.

Protector Térmico Ultra-Eficiente M.2 de GIGABYTE:

Enfocados en la durabilidad, GIGABYTE proporciona una solución térmica para dispositivos SSD M.2. El M.2 Thermal Guard evita la ralentización y los cuellos de botella de los SSD M.2 de alta velocidad al disipar el calor antes de que se convierta en un problema.

Conectividad:

Las motherboards GIGABYTE ofrecen una experiencia de conexión óptima con velocidades de transferencia de datos a través de la red y almacenamiento de última generación.

ESPECIFICACIONES:

Procesador

Zócalo LGA1700: Compatible con la 13ª y 12ª generación de procesadores Intel® Core™, Pentium® Gold y Celeron®.

La caché L3 varía según la CPU

(Consulte la “Lista de compatibilidad de CPU” para obtener más información).

Chipset

Chipset Intel® B760 Express

Memoria

Compatible con DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O. C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s módulos de memoria

4 zócalos DIMM DDR que admiten hasta 128 GB (32 GB de capacidad de un solo módulo DIMM) de memoria del sistema

Arquitectura de memoria de doble canal

Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)

Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer no ECC

Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)

(Consulte la “Lista de compatibilidad de memorias” para obtener más información).

Gráfica Integrada

Procesador gráfico integrado-Compatible con gráficos HD de Intel®:

1 x puerto D-Sub, compatible con una resolución máxima de 1920×1200@60 Hz

1 x puerto HDMI, compatible con una resolución máxima de 4096×2160@60 Hz

* Compatible con la versión HDMI 2.0 y HDCP 2.3.

1 x DisplayPort, compatible con una resolución máxima de 4096×2304@60 Hz

* Compatible con la versión DisplayPort 1.2 y HDCP 2.3

1 x DisplayPort, compatible con una resolución máxima de 4096×2304@60 Hz

* Compatible con la versión DisplayPort 1.2.

(Las especificaciones gráficas pueden variar en función de la compatibilidad de la CPU).

Compatible con hasta cuatro pantallas al mismo tiempo

Audio

Realtek® Audio CODEC

Audio de alta definición

2/4/5.1/7.1 canales

* Puedes cambiar la funcionalidad de una toma de audio utilizando el software de audio. Para configurar el audio de 7.1 canales, accede al software de audio para configurar el audio.

Soporte para salida S/PDIF

LAN

Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Zócalos de Expansión

CPU:

1 x ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x16

Chipset:

2 x ranuras PCI Express x1, compatibles con PCIe 3.0 y funcionando a x1

Interfaz de almacenamiento

CPU:

1 conector M.2 (zócalo 3, llave M, tipo 2280 compatible con SSD PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

1 conector M.2 (zócalo 3, llave M, compatibilidad con SSD PCIe 4.0 x4/x2 tipo 2280) (M2P_SB)

4 conectores SATA 6Gb/s

Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA

USB

Chipset:

1 x puerto USB Type-C® en el panel trasero, con compatibilidad con USB 3.2 Gen 2

5 x puertos USB 3.2 Gen 1 (3 puertos en el panel trasero, 2 puertos disponibles a través de la cabecera USB interna)

2 puertos USB 2.0/1.1 en el panel trasero

Chipset+2 Hubs USB 2.0:

4 puertos USB 2.0/1.1 disponibles a través de los cabezales USB internos

Conectores Internos E/S

1 conector de alimentación principal ATX de 24 patillas

1 conector de alimentación ATX 12 V de 8 patillas

1 x cabezal de ventilador de CPU

3 x cabezales de ventilador de sistema

1 x cabezal de tira de LED direccionable

1 conector para tira de LED RGB

2 conectores M.2 Socket 3

4 conectores SATA 6Gb/s

1 conector de panel frontal

1 conector de audio en el panel frontal

1 conector USB 3.2 Gen 1

2 conectores USB 2.0/1.1

1 x cabecera Trusted Platform Module (sólo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 cabecera de puerto serie

1 cabecera de puerto paralelo

1 x conector de salida S/PDIF

1 botón Q-Flash Plus

1 botón de reinicio

1 puente de reinicio

1 x puente Clear CMOS

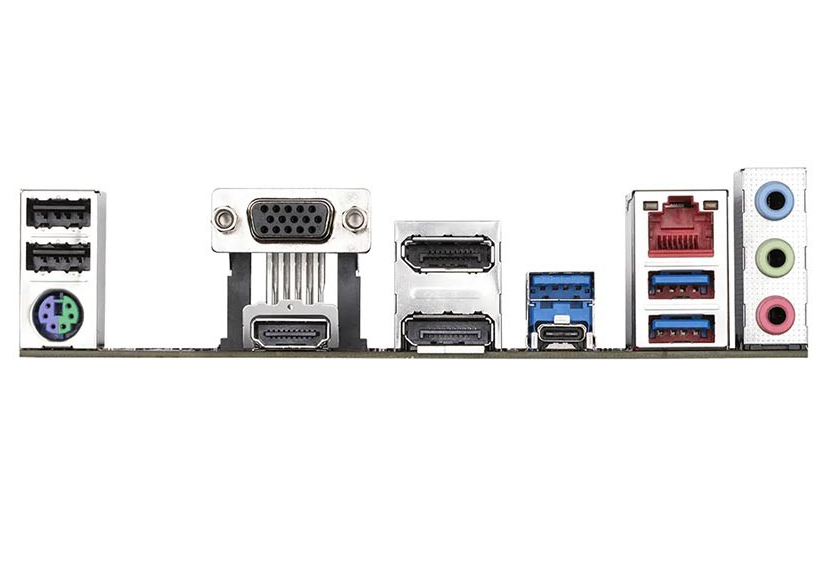

Panel E/S Trasero

2 puertos USB 2.0/1.1

1 puerto de teclado/ratón PS/2

1 puerto D-Sub

1 puerto HDMI

2 puertos DisplayPort

3 puertos USB 3.2 Gen 1

1 puerto USB Type-C® compatible con USB 3.2 Gen 2

1 puerto RJ-45

3 tomas de audio

Controlador E/S

Chip controlador de E/S iTE

Monitorización Hardware

Detección de tensión

Detección de temperatura

Detección de velocidad del ventilador

Detección de caudal de agua de refrigeración

Aviso de fallo de ventilador

Control de velocidad del ventilador

* La compatibilidad con la función de control de velocidad del ventilador dependerá del disipador que instale.

BIOS

1 x 128 Mbit flash

Uso de BIOS UEFI AMI con licencia

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Otras Características

Soporte para GIGABYTE Control Center (GCC)

* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones soportadas de cada aplicación también pueden variar dependiendo de las especificaciones de la placa base.

Soporte para Q-Flash

Soporte para Q-Flash Plus

Software incluido

Norton® Internet Security (versión OEM)

Software de gestión del ancho de banda LAN

Sistema operativo

Compatibilidad con Windows 11 de 64 bits

Compatible con Windows 10 de 64 bits

Formato

Factor de forma Micro ATX; 24,4cm x 24,4cm
